| 耐磨性：90 | 平整度：±3mm | 基层强度：金刚砂固化地面 |
| 耐酸碱性：强 | 耐冲压性：好 | 铅笔硬度：9H |
| 品牌：耐磨硬化地坪 | 规格：350x450 | 颜色：本色 |
| 型号：FSD-3GD | 莫氏硬度：7-8度 |
广州-深圳-惠州-东莞-佛山-中山金刚砂耐磨硬化地坪 地面抛光
FSD-3GD金钢砂耐磨硬化地坪优点：
1、***增加地面的耐磨性、耐冲击性和强度。
2、延长地面的使用寿命，为10年左右。
3、表面平整光滑，可配制各种色彩，达到美观要求。
4、与混凝土地面一起施工，施工工期短。
5、在阴暗潮湿的环境中也不受影响。
6、成本低、当然价格不同，质量肯定有所区别，在骨料的含量以及水泥的标号上。
FSD-3GD金钢砂耐磨硬化地坪缺点
1.不适用已经做好的过混凝土施工的地面，因为金刚砂耐磨地坪要和混凝土进行同步施工。 这样的地面只能做密封固化剂地坪、环氧砂浆、自流平等等
2.比起常用的环氧地坪漆，它的抗腐蚀性能较弱，容易被酸碱类化学品所腐蚀
3.易起尘，防尘效果没有做过固化剂的地坪好，对洁净度要求较高的场合不适用。
FSD-3GD金刚砂耐磨硬化地坪施工工艺：
1.清理掉金钢砂地面上的污物（例如水泥渣、油漆块、垃圾、灰尘）；
2.用200#研磨片粗磨，横竖交叉打磨（水磨），并用工业吸尘机将污垢吸干净；
3.将固化剂兑水（1：6）调匀（禁用金属器搅拌）之后泼洒在地面上，扫把扫均匀，让固化剂尽可能渗透到金刚砂内部浸泡2小时以上，（时间越久，硬度越好）地面干了可加清水，用扫把扫匀。
4.500#研磨片粗磨，横竖交叉打磨（水磨），并用工业吸尘机将污垢吸干净；
5.再次将固化剂兑水（1：8）调匀（禁用金属器搅拌）之后泼洒在地面上，用扫把扫均匀，并保持1小时以上地面侵泡时间。地面干了要加清水。；
6.依次用1000#，2000#研磨片横竖交叉打磨金刚砂地面，打磨完毕，吸干污水泥浆。
金刚砂地面较松散的施工工艺：
1.清理掉金钢砂地面上的污物（例如水泥渣、油漆块、垃圾、灰尘）；
2.用竹制的硬扫把，加水用力清扫地面，再用高压水枪冲干净，并用工业吸尘机吸干净。（或是用硬质的地刷加水清洗地面，后用吸尘机吸干净）
3.将固化剂兑水（1：6）调匀（禁用金属器搅拌）之后泼洒在地面上，扫把扫均匀，让固化剂尽可能渗透到金刚砂内部浸泡2小时以上，（时间越久，硬度越好）地面干了可加清水，用扫把扫匀。
4.依次用200#，500#研磨片粗磨，横竖交叉打磨（水磨），并用工业吸尘机将污垢吸干净；
5.再次将固化剂兑水（1：8）调匀（禁用金属器搅拌）之后泼洒在地面上，用扫把扫均匀，并保持1小时以上地面侵泡时间。地面干了要加清水。；
6.依次用1000#，2000#研磨片横竖交叉打磨金刚砂地面，打磨完毕，吸干污水泥浆。
7.小结：无尘硬化处理后的金刚砂地面：耐磨，无尘，抗压，具有一定的镜面效果，使用寿命达20年，保养方便----只需拖地。
我公司整套工序采用“”密封固化剂；此工序以不损坏地面为基础（即不能让地面产生反黑现象）；切记：硬化后地板的硬度由材料浸泡次数及浸泡时间确定；光泽度由打磨抛光确定。该产品特点如下：
产品介绍
它是一种密封、防尘、耐磨硬化剂，为***锂离子水基产品，无色，无臭，***，阻燃；通过有效渗透3-5mm,与混凝土中的游离钙、镁离子发生一系列复杂的化学反应，在三维空间形成一个网络结构；使混凝土中的各种成分固化成一个坚固实体，从而得到一个无尘、致密的整体；毛细孔被有效密封，***避免了混凝土灰尘从表面析出，有效提高了强度，密度和耐磨性。
与环氧树脂的参数对比
比对项目 | 环氧树脂 | 金刚砂硬化处理 |
防尘效果 | 无尘 | 无尘 |
莫氏硬度 | 2-3 | 7--8 |
*** | 3年左右 | 20年 |
保养 | 需打蜡保养 | 只需清水拖地 |
成本 | 根据厚度、面积及其他确定 | 同普通环氧树脂差不多 |
施工条件 | 贵司停产施工 | 可与生产同时进行，互不干扰 |
未经处理过的金刚砂地面：容易“起尘”“无亮度”“清洁不方便”如图1
图1

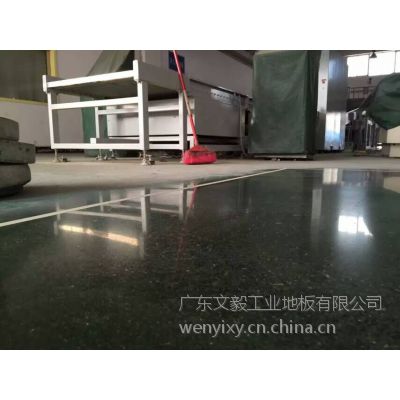

FSD-3GD硬化处理过的金刚砂地面如图2
图2：
